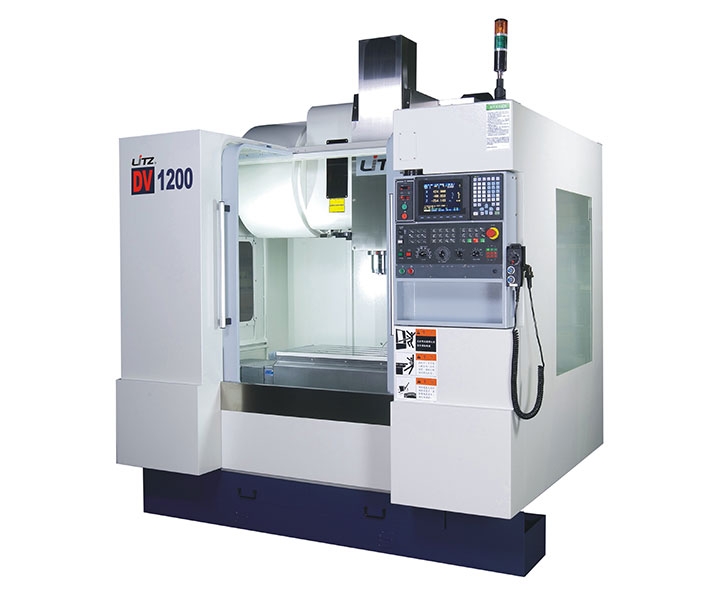

Вертикальный обрабатывающий центр DV-1200A
Нет в наличии
Страна производства: Тайвань
Рабочий стол, мм — 1220x620
Скорость шпинделя, об/мин — 10000
Перемещения по оси X, мм — 1200
Перемещения по оси Y, мм — 600
Перемещения по оси Z, мм — 675
Мощность шпинделя, кВт — 11/15
Конус шпинделя — BBT-40
Все характеристикиСтоимость по запросу
Характеристики
Описание
Стандартная комплектация
Дополнительная комплектация
| Площадь рабочего стола (мм) | 1220X620 |
| Скорость шпинделя (об/мин) | 10000 |
| Перемещение по оси X (мм) | 1200 |
| Перемещение по оси Y (мм) | 600 |
| Перемещение по оси Z (мм) | 675.0 |
| Перемещение по оси Z (опционально) (мм) | |
| Compressed Air Source (kg/cm2) | 6.0 |
| Быстрая скорость оси X (м/мин) | 30 |
| Быстрая скорость оси Y (м/мин) | 30 |
| Быстрая скорость оси Z (м/мин) | |
| Вес машины (кг) | 8500 |
| Высокая скорость оси Z (м/мин) | 24.0 |
| Двигатели по оси X/Y/Z (кВт) | 2.0/2.0/3.5 |
| Двигатель шпинделя (непрерывный/30 мин. номинальный) (кВт (л.с.)) | |
| Двигатель шпинделя (непрерывный/30 мин. номинальный) (кВт(л.с.)) | ноя.15 |
| Емкость бака охлаждающей жидкости (л) | 360 |
| Источник сжатого воздуха (кг/см2) | |
| Количество инструментов (один из пары) | 24 |
| Макс. Вес инструмента (кг) | 7 |
| Макс. Диаметр инструмента (мм) | |
| Макс. Диаметр инструмента (с соседним инструментом/без соседнего инструмента) (мм) | |
| Макс. Диаметр инструмента (соседний нож/без соседнего ножа) (мм) | 85/150 |
| Макс. Длина инструмента (мм) | 300 |
| Метод смены инструмента | Arm |
| Мицубиси | M80 |
| От носа шпинделя до обрабатываемой поверхности (мм) | 100~775 |
| От носа шпинделя до обрабатываемой поверхности (опционально) (мм) | |
| Потребляемая мощность (кВА) | 35 |
| Рабочий стол Макс. Грузоподъемность (кг) | 1000 |
| Скорость подачи резки (мм/мин) | 1-20000 |
| Т-образный паз (количество X ширина X расстояние от центра) (мм) | 5 x 18 x 100 |
| Технические характеристики инструмента | BBT-40 |
Ход 1200×650×650 мм. Шпиндель BBT-40, 6000 об/мин, 22 кВт. Гидростатические направляющие оси Z. Точность позиционирования ±0,004 мм. Для черновых и получистовых операций с большим съемом
| Скорость шпинделя 10000 об/мин |
| Скорость шпинделя 15000 об/мин |
| Масляный охладитель шпинделя |
| Подача СОЖ через шпиндель (CTS) |
| Система воздушного уплотнения шпинделя |
| Система охлаждения головки шпинделя |
| Программируемый обдув воздухом |
| Стопорный блок для инструментальной оправки |
| Программируемое сопло СОЖ |
| Кольцевой ороситель (только для Arm) |
| Система охлаждения СОЖ |
| Встроенный шнековый транспортёр стружки |
| Конвейер стружки |
| Тележка для стружки |
| Водяной пистолет для очистки |
| Воздушный пистолет для очистки |
| Система смыва (Wash Down) |
| Полное ограждение (Full Enclosure) |
| Инфракрасный контроль поломки инструмента |
| Система измерения длины инструмента |
| Система измерения детали |
| CCD система измерения |
| Система управления производством и сетевой сервис |
| Человеко-машинный интерфейс (интеллектуальный станок) |
| Маслоотделитель тумана (Oil Mist Collector) |
| Дисковый сепаратор СОЖ |
| Система маслоотделения СОЖ |
| Механизм автоматической смены инструмента (ATC) |
| Конус инструмента (BT/BBT-40) |
| Магазин инструментов Arm Type 24T |
| Магазин инструментов Arm Type 32T |
| Подача СОЖ через полый шарико-винтовой привод (CTB), 3 оси |
| 3-осевые роликовые линейные направляющие |
| 3-осевые линейные датчики положения |
| Тормозная система мотора оси Z |
| Стойка ЧПУ FANUC 0i-MF |
| Стойка ЧПУ Siemens 828D |
| Рабочее освещение |
| Предупреждающая лампа |
| Автоматическое отключение питания M30 |
| Теплообменник электрошкафа |
| Кондиционер электрошкафа |
| 4-я ось (поворотный стол) |
| Инструментальная оснастка (Tooling) |
