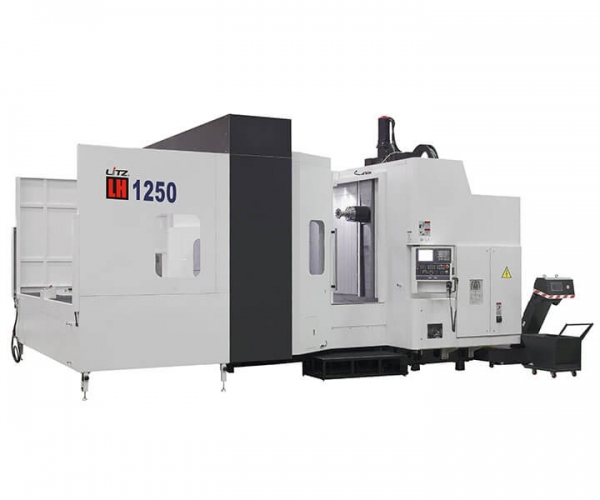

Горизонтально-фрезерный обрабатывающий центр LH-1250
Нет в наличии
Рабочий стол, мм — 1250x1250
Скорость шпинделя, об/мин — 6000
Перемещения по оси X, мм — 2100
Перемещения по оси Y, мм — 1235
Перемещения по оси Z, мм — 1500
Мощность шпинделя, кВт — 22/26
Конус шпинделя — 7/24 Taper,NO.50
Все характеристикиСтоимость по запросу
Характеристики
Описание
Стандартная комплектация
Дополнительная комплектация
| Конус шпинделя | 7/24 Taper,NO.50 |
| Шпиндель Макс. Скорость (об/мин) | 6000 |
| Ход, X/Y/Z (мм) | 2100/1235/1500 |
| Вес (кг) | 35000 |
| Внутренний диаметр подшипника шпинделя (мм) | 100 |
| Время для БТР (сек.) | 26.0 |
| Время изменения УВД (с T на T) (сек.) | 8.0 |
| Высота (мм) | 4013 |
| Двигатель оси X/Y/Z/B (кВт) | 7/6/7/4 |
| Двигатель шпинделя (Нм) | |
| Двигатель шпинделя, мощность (кВт) | 22/26 |
| Двигатель, гидравлическая система (кВт) | 3.7 |
| Двигатель, система насоса охлаждающей жидкости (кВт) | 1.6 |
| Емкость гидравлической системы (л) | 60 |
| Емкость инструмента (один из пары) | 60 |
| Емкость системы охлаждения (л) | 840 |
| Емкость системы смазки (л) | 4 |
| Индексация поддонов | 1° |
| Количество поддонов (один из пары) | 2 |
| Конфигурация поверхности поддона (мм) | 80-M20 tapped holes Pitch 125 |
| Макс. Быстрая скорость X/Y/Z (мм/мин) | 24000 |
| Макс. Вес инструмента (кг) | 30 |
| Макс. Диаметр инструмента (без соседнего инструмента) (мм) | 125(250) |
| Макс. Длина инструмента (мм) | 600 |
| Максимальная высота заготовки (мм) | 1500 |
| Максимальная заготовка (мм) | 2000 |
| Максимальная нагрузка на поддон (кг) | 5000 |
| Метод выбора инструмента | Fixed Address |
| От носа шпинделя до центра поддона (мм) | 318-1815(\*450-1815) |
| Передача шпинделя | ZF Gear Box + Belt Transmission |
| Переключение пониженной/высокой передачи (об/мин) | 1500 |
| Площадь пола (мм) | 8410 x 5850 |
| Размер поддона (мм) | 1250 x 1250 |
| Скорость подачи задания (мм/мин) | 1260 |
| Скорость подачи резки (мм/мин) | 1-10000 |
| Тип смены поддонов | Inclined Shuttle-Type |
| Тип хвостовика инструмента | ISO 50 or NBT-50 |
| Требуемая мощность (кВА) | 65 |
| ФАНУК | 0i |
| Центр шпинделя до поверхности поддона (мм) | 80-1335 |
| Шпиндель Макс. Крутящий момент (Нм) | 660.0 |
LH-1250 – палета 1250×1250, ходы 2100/1235/1500, шпиндель ISO50, 6000 об/мин, 22/26 кВт, нагрузка 5000 кг. Тяжелый горизонтальный центр для сверхгабаритных заготовок (до 5 т).
| Скорость шпинделя 10000 об/мин |
| Система масляного охлаждения шпинделя |
| Система воздушного уплотнения шпинделя |
| Прямая передача шпинделя |
| 3-осевые роликовые линейные направляющие |
| Охлаждение полого шарико-винтового привода (3 оси) |
| Система линейных датчиков положения (3 оси) |
| Энкодер 4-й оси |
| Индексация поддона 1° |
| Индексация поддона 0.001° |
| Резьбовые отверстия M16 на поддоне |
| Т-образный паз поддона |
| Кольцевой ороситель (Splash Ring) |
| Система воздушного обдува шпинделя |
| Подача СОЖ через шпиндель (CTS) |
| Ленточный конвейер стружки |
| Тележка для стружки |
| Встроенный шнековый транспортёр стружки |
| Механический маслоотделитель СОЖ |
| Система смыва стружки сверху (Overhead) |
| Дисковый сепаратор СОЖ |
| Защитные концевые выключатели передней/боковой двери |
| Соответствие требованиям безопасности CE |
| Система измерения длины инструмента NC-4S |
| Система измерения детали RMP-60 |
| Контроль поломки инструмента (в магазине) |
| Вместимость магазина инструментов 60T |
| Хвостовик инструмента BBT-40 |
| Хвостовик инструмента CAT-40 |
| Хвостовик инструмента NO.40 |
| Автоматическое отключение питания M30 |
| Рабочее освещение |
| Предупреждающая лампа |
| Кондиционер электрошкафа |
| Теплообменник электрошкафа |
| Стойка ЧПУ FANUC 31i |
| Стойка ЧПУ FANUC 0i-MD |
| Система улавливания масляного тумана |
| Поворотное смотровое окно |
