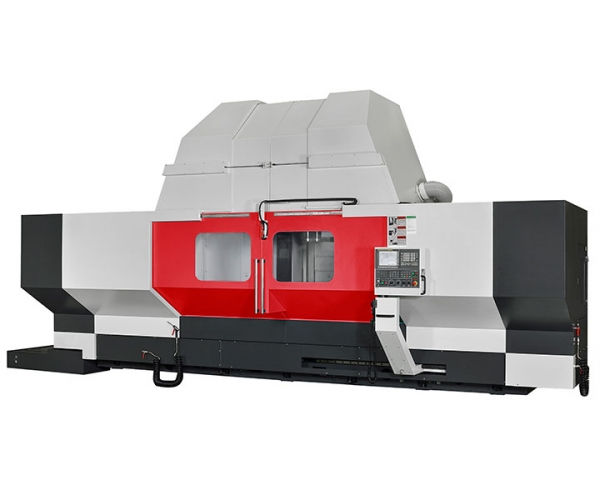

5-осевой вертикальный фрезерный обрабатывающий центр CH5-3000

Нет в наличии

Страна производства: Китай

Рабочий стол, мм — 3250x800

Скорость шпинделя, об/мин — 12000

Перемещения по оси X, мм — 15

Перемещения по оси Y, мм — 12

Перемещения по оси Z, мм — 10

Мощность шпинделя, кВт — 25/30

Конус шпинделя — 7/24 Taper , No.50

Все характеристики

Стоимость по запросу

Получить предложение

Характеристики Описание Стандартная комплектация Дополнительная комплектация

Вес машины (кг)	28000
Высокая скорость оси X/Y/Z (м/мин)	15 / 12 / 10
Высота машины (мм)	3778
Высота стола (мм)	1075
Двигатель шпинделя (продолжение/30 мин.) (кВт)	25 / 30
Емкость бака охлаждающей жидкости (л)	400
Емкость гидравлической системы (л)	60
Емкость смазочной системы (л)	4
Журнальная станция (одна из пары)	32
Источник воздуха (кг/см2)	6
Конус шпинделя	7/24 Taper , No.50
Макс. Скорость шпинделя (об/мин)	12000
Максимальная грузоподъемность (кг)	3000
Максимальная длина инструмента (мм)	350
Максимальный вес инструмента (кг)	20
Максимальный диаметр инструмента (без соседнего инструмента) (мм)	250
Нос шпинделя до рабочего стола (мм)	100 - 850
Оси Двигатель X/Y/Z (кВт)	4 / 4 / 9
Перемещение по оси B (градусы)	-40 ~ +40
Перемещение по оси X (мм)	3000
Перемещение по оси Y (мм)	1000
Перемещение по оси Z (мм)	750
Перемещение по оси А (градусы)	-40 ~ +40
Площадь пола (мм)	7410 x 5360
Размер стола (мм)	3250 x 800
Сила зажима инструмента (кН)	18
Скорость подачи Jog (мм/мин)	1260
Скорость подачи резки (мм/мин)	1 - 8000
Т-образный паз (№ X ширина X расстояние от центра) (мм)	5 x 18 x 150
Тип УВД	ARM
Требуемая мощность (кВА)	45
ФАНУК	31i-B5
Хвостовик инструмента	Iso 50 Or Bt-50

СН5-3000 — это высокоточный 5-осевой вертикально-фрезерный обрабатывающий центр с числовым программным управлением (ЧПУ).

Он оснащен наклонно-поворотным шпиндельным узлом и предназначен для комплексной обработки сложных металлических деталей, пресс-форм и штампов.

• Сигнальная лампа / рабочее освещение
• Осушитель воздуха (Air Dryer)
• Фундаментные болты и опоры
• Шнековые транспортёры стружки (4 комплекта)
• Ящик для инструмента
• Система азотной балансировки по оси Z
• Механический маслоотделитель СОЖ
• Защитная дверь
• Дисковый сепаратор СОЖ
• Система масляного охлаждения шпинделя
• Конвейер стружки + тележка для стружки

• Система линейных датчиков положения (Linear Scale)
• Подача СОЖ через шпиндель (Coolant Thru Spindle)
• Система измерения детали
• Система измерения инструмента
• Устройство контроля поломки инструмента
• Система охлаждения СОЖ (чиллер)
• Маслоотделитель тумана (Oil Demister)
• Верхний защитный кожух (Top Protective Hood)
